• 用      途

        泵适用于输送清洁或有轻微污染的，化学上中性或有腐蚀的液体，其温度范围-80℃～+260℃，最高使用压力达2.5MPa。

• 结构特征

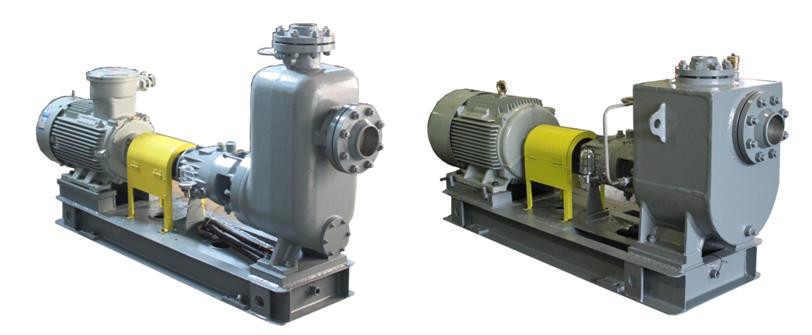

ZX 系列外混式自吸泵是由双层体、抬高的进水弯管、进口逆止阀等组成。双层泵体的内体为涡室，内外体形成的空腔下部为储液室，上部为气液分离室。在储液室下部和涡室的壁厚上开有回流孔。从泵出口排出的气液混合物，在气液分离室进行分离，气体向上通过排气阀排出，液体回流到储液室通过回流孔回流到叶轮出口，再和叶轮出口的气体混合后，排出到气液分离室，如此反复，实现自吸。泵正常运行后关闭排气阀，而回流孔由于涡室内部和储液室的压差很小，回流孔的泄漏不大。
